4. Statische Plausibilitätskontrolle
4.1 Berechnung

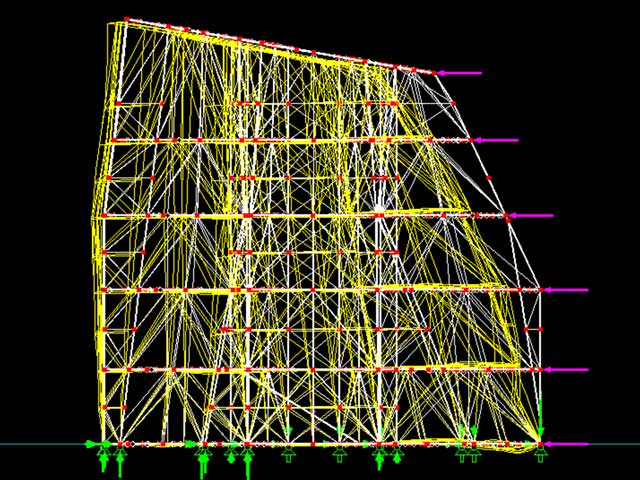

| Nachdem auf die einzelnen Flächen automatisch das statisches Regelwerk angewendet wurde, erfolgte der Export in Rstab. Diese Statik-Software unterzieht die gesamte Stabstruktur einem Belastungstest. Die beschriebene Struktur wird Lastfällen, wie Wind, Schnee, Verkehrslast und Eigengewicht ausgesetzt und das Verhalten über Normalkräfte und Biegemomente jedes einzelnen Stabes ermittelt. Daraus ergibt sich die Fitness dieser Version, nur das man jetzt nicht eine Version berechnet sondern beliebig viele. Auf diese Weise nähert man sich mit jeder Generation des in Absatz 3 beschriebenen genetischen Algorithmus einer optimierte Lösung an. Dieser Prozess wird in einer Schleife solange durchlaufen bis eine zufriedenstellende Lösung gefunden ist. Im Gegensatz zu der herkömmlichen statischen Bewertung ist es nun möglich, jeden Stab des Gebäudes, ohne Mehraufwand, zu betrachten und zu bewerten. Ohne die bisher eingesetzten Technologien und die automatische Modellierung des gesamten Stabwerks wäre eine gezielte Analyse und Bewertung des statischen Gerüsts nicht möglich. Schon allein die Eingabe aller Stäbe einer solchen, komplexen geometrischen Figur aus mehreren tausend Stäben in RStab würde mehrere Wochen dauern. Durch den automatischen Export in das Statikprogramm entfällt dies, und Änderungen sind ungleich schneller möglich. Somit ist es nun plausibel, durch leichte Veränderungen der Geometrie die statisch beste Form zu ermitteln. Das Ansteuern, Eingeben und Auswerten erfolgt automatisch, und mit jeder Berechnung wird die Fitness dieser Version ermittelt und in der nächsten Genaration verbessert. |
4.2 Auswertung
| Im Vorfeld wurde durch diese direkte Kontrolle überhaupt erst das Entwickeln einer leichten und leistungsfähigen Konstruktion möglich, jetzt ermöglicht die Software eine Verbesserung, die kein Mensch mehr berechnen kann. Auch das Ausprobieren ver-schiedener Querschnitte und das Darstellen von überdimensionierten Bauteilen ist nun möglich. Neben der Kontrolle wurden der Datensatz, an diesem Punkt der digitalen Kette um Querschnitt und Widerstandswerte ergänzt und die Anforderungen an jeden einzelnen Stab und Knotenpunkt festgelegt. Dieses Pflichtenheft der Statik ist ein Grundbestandteil der Realisierung. Diese Vorgaben wurden den Ausführenden angegeben, die danach die Details konstruktiv umsetzen konnten. Hierdurch wurde die Detailierung nicht vor-, sondern eine Mindestanforderung beschrieben. Somit blieb eine unternehmerische Freiheit bestehen, da wir nur die exakte Geometrie und die Anforderungen beschreiben, die Umsetzung jedoch dem einzelnen Ausführenden obliegt. |
